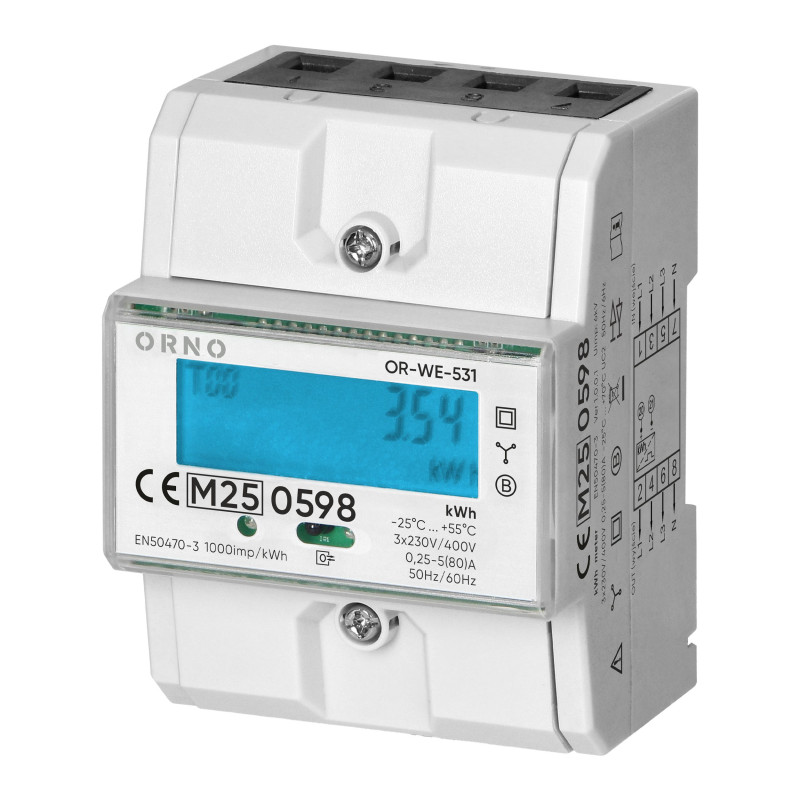

Elektromer OR-WE-531 s MID, 80A, 4,3 modulu (šírka 76mm), DIN TH-35mm

Náhrada OR-WE-520

Trojfázový elektromer s maximálnym prúdom 80 A je moderné meracie zariadenie určené na presné sledovanie spotreby elektriny v trojfázových inštaláciách. Elektromer je možné použiť pre komerčné, priemyselné aj domáce aplikácie, kde sú vyžadované presné a spoľahlivé odpočty.

Elektromer pracuje v systémoch s menovitým napätím 3x230 V alebo 400 V AC a frekvenciou 50 Hz, čo umožňuje priame meranie energie bez nutnosti použitia prúdových transformátorov. Zariadenie zaznamenáva činnú, spotrebovanú a vydanú energiu. To umožňuje komplexné sledovanie toku energie v oboch smeroch. Minimálny merací prúd 0,25 A zaisťuje vysokú citlivosť zariadenia aj pri nízkom zaťažení a spúšťací prúd 0,02 A umožňuje zaznamenávať aj malé odbery prúdu.

Digitálny LCD displej (6+2 číslice) s podsvietením umožňuje pohodlné odpočty aj za slabého osvetlenia. Jednotka má tiež funkciu resetovania podružného elektromera činnej energie, ktorá je obzvlášť užitočná v situáciách vyžadujúcich pravidelné resetovanie odpočtov.

Je určený pre montáž na DIN lištu TH-35 mm a zaisťuje jednoduchú inštaláciu do štandardných rozvádzačov. Kryt s rozmermi 76x100x65 mm štandardne pojme 4,3 DIN moduly. Maximálny prierez pripojovacích káblov je 35 mm².

Elektromer podporuje IR protokol v súlade s normou EN 62056-21

Na LCD displeji je možné nastaviť 27 rôznych parametrov. To si vyžaduje použitie optickej USB hlavice (OR-WE-518) na komunikáciu medzi počítačom (Windows) a elektromermi vybavenými IR optickými portami. Jednoduchá aplikácia umožňuje sťahovanie a programovanie dát z elektromeru (vrátane nastavenia taríf). Prenosová rýchlosť: 300, 600, 1200, 2400, 4800, 9600, 19200 bitov/s. Pracuje v súlade s normou IEC 62056-21 (IEC1107).

Elektromer bol navrhnutý v súlade s normami: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015. Súlad s MID 2014/32/EU umožňuje použitie elektromeru v komerčných priestoroch, kde je vyžadované certifikované zariadenie na fakturáciu.

Všeobecné informácie:

Typ merača: Elektronický

Menovitý prúd (In) [A]: 5

Max. prúd (Imax) [A]: 80

Minimálny prúd [A]: 0,25

Rozbehový prúd (Ist) [A]: 0,004

Menovité napätie (Un) NL [V]: 230

Menovité napätie (Un) LL [V]: 400

Frekvencia [Hz]: 50

Pulzná frekvencia [imp/kWh]: 1000

Trieda presnosti [W]: 0,55

Typ poľa: Trojfázový

Model: Priame meranie

Trieda presnosti merania: 1

Typ energie: Činný a jalový výkon

Činný výkon: Áno

Relatívny výkon: Áno

Predaný výkon: Áno

Obrátený výkon: Áno

Možnosť resetovania podružného merača: Áno

Podpora pamäte: Lítium-iónová batéria

Kalibrované: Áno

Schválenie: MID (smernica o meracích prístrojoch)

Pulzný výstup: Optický

Typ pulzu: S0

Pulzná frekvencia [lmp/kWh]: 1000

Pulzné výstupné napätie [V DC]: 12–27

Pulzný výstupný prúd [mA]: ≤27

Viac taríf: NIE

Typ indikácie: Digitálny

Podsvietenie: Áno

Infračervený port: Áno

Spôsob montáže: Adaptér na DIN lištu

Šírka v počte modulárnych rozstupov: 4.3

Max. prierez káblov [mm²]: 35

Šírka [mm]: 76

Hĺbka [mm]: 65

Výška [mm]: 100

Teplotný rozsah [°C]: -25 - +55

Max. vlhkosť: ≤95 %

Typ protokolu: IR

Typ rozhrania: EN 62056-21

Stupeň krytia (IP): IP51

Súlad s: MID 2014/32/EU

Dodržiavanie noriem:EN 50470-3:2022 EN IEC 62053-21:2021 IEC 62052-11:2020 IEC 62052-31:2015

Displej [kWh]: LCD 6+2 = 123456,12

Displej - počet číslic: 6+2

Uťahovací moment silového spoja [Nm]: 2,5

Uťahovací moment komunikačného konektora [Nm]: 0,4
