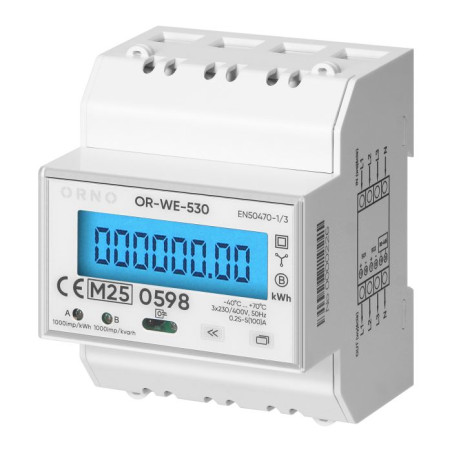

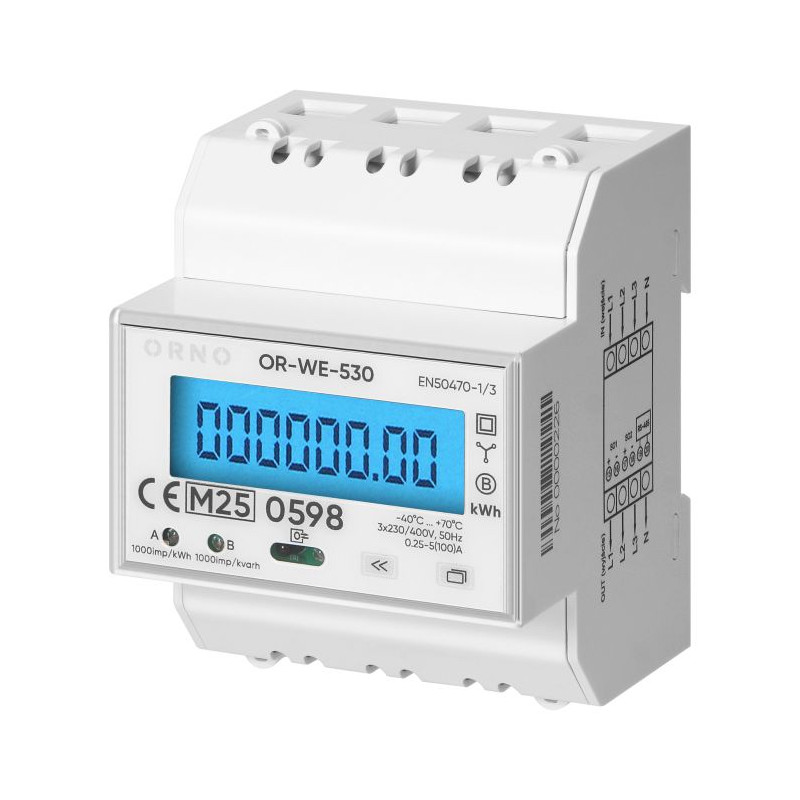

Elektromer OR-WE-530 s MID, 100A, 4,3 moduly, DIN TH-35mm

Trojfázový elektromer s maximálnym prúdom 100 A, je moderné meracie zariadenie určené na presné sledovanie spotreby elektriny v trojfázových inštaláciách. Vďaka certifikácii MID je možné zariadenie použiť v komerčných, priemyselných i domácich aplikáciách, kde sú vyžadované presné a spoľahlivé odpočty.

Elektromer je viactarifný, čo znamená, že automaticky zaznamenáva spotrebu energie v rôznych časových pásmach podľa definovanej tarify. To uľahčuje úspory, pokiaľ je počas lacnejšej tarify spotrebované väčšie množstvo energie.

Jednotka pracuje v systémoch s menovitým napätím 3x230/400 V~ a frekvenciou 50/60 Hz, čo umožňuje meranie energie bez nutnosti použitia prúdových transformátorov. Prístroj zaznamenáva činnú, jalovú, spotrebovanú a vydanú energiu. To umožňuje komplexné sledovanie toku energie v oboch smeroch. Minimálny merací prúd 0,25 A zaisťuje vysokú citlivosť prístroja aj pri nízkom zaťažení.

Digitálny LCD displej (6+2 číslice) s podsvietením uľahčuje pohodlné odpočty aj za slabého osvetlenia. Prístroj má tiež funkciu resetovania čiastkového elektromeru, ktorá je obzvlášť užitočná v situáciách vyžadujúcich pravidelné resetovanie odpočtov.

Je určený na montáž na DIN lištu TH-35mm a umožňuje jednoduchú inštaláciu do bežných rozvádzačov. Puzdro s rozmermi 72x72x90 mm sa hodí do štandardných 4 DIN modulov. Maximálny prierez pripojovacích vodičov je 35 mm².

Zariadenie je vybavené portom RS-485 s podporou protokolu Modbus a impulzným výstupom S0, čo umožňuje jednoduchú integráciu s monitorovacími a automatizačnými systémami. Elektromer navyše podporuje IR protokol v súlade s normou EN 62056-21.

Elektromer bol navrhnutý v súlade s nasledujúcimi normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 a EN 50470-3:2006. Súlad s MID 2014/32/EU umožňuje použitie elektromeru v komerčných priestoroch, kde je vyžadované certifikované zariadenie.

Menovitý prúd (In) [A]: 10

Max. prúd (Imax) [A]: 100

Minimálny prúd [A]: 0,25

Rozbehový prúd (Ist) [A]: 0,004

Menovité napätie (Un) NL [V]: 230

Menovité napätie (Un) LL [V]: 400

Frekvencia [Hz]: 50

Pulzná frekvencia [imp/kWh]: 1000

Trieda presnosti [W]: <12VA <1W

Typ: Trojfázový

Model: Priame meranie

Trieda presnosti merania: 1

Typ energie: Činný a jalový výkon

Aktívny výkon: Áno

Relatívny výkon: Áno

Predaný výkon: Áno

Obrátený výkon: Áno

Vhodné pre: Vyzdvihnutie/vrátenie peňazí

Typ tarify: Viactarifný

Možnosť resetovania podružného merača: Áno

Podpora pamäte: Lítium-iónová batéria

Kalibrované: Áno

Schválenie: MID (smernica o meracích prístrojoch)

Pulzný výstup: Optický

Typ pulzu: S0

Pulzná frekvencia [lmp/kWh]: 1000

Pulzné výstupné napätie [V DC]: 12–27

Pulzný výstupný prúd [mA]: ≤27

Viac taríf: Áno

Typ indikácie: Digitálny

Podsvietenie: Áno

Infračervený port: Áno

Spôsob montáže: Adaptér na DIN lištu

Šírka v počte modulárnych rozstupov: 4.3

Max. prierez káblov [mm²]: 35

Šírka [mm]: 72

Hĺbka [mm]: 72

Výška [mm]: 90

Teplotný rozsah [°C]: -40 - +70

Max. vlhkosť: ≤95 %

Typ protokolu: IR, RS-485

Typ rozhrania: Modbus, EN 62056-21

Stupeň krytia (IP): IP51

Súlad s: MID 2014/32/EU

Dodržiavanie noriem: IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006

Displej [kWh]: LCD 6+2 = 123456,12

Displej - počet číslic: 6+2

Uťahovací moment silového spoja [Nm]: 2,5

Uťahovací moment komunikačného konektora [Nm]: 0,4
