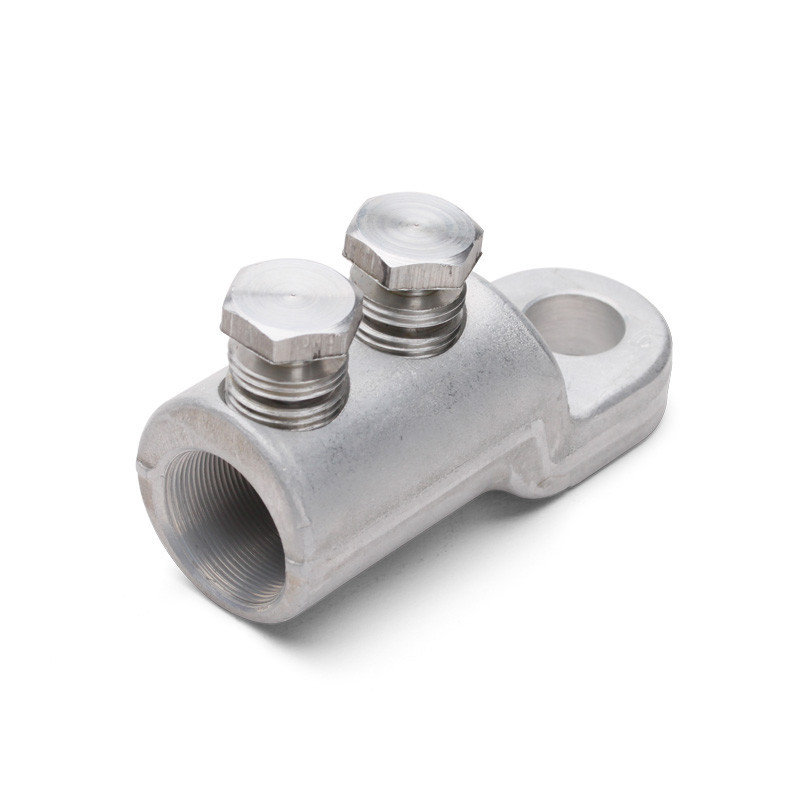

Skrutkové kábelové oko 2NB-25/50

Kabelové oka s uspořádáním trhacích šroubů in-line

TYP: NB

Podle TU 3449-009-9728472-2006

Navrženo pro zakončení všech typů kabelových žil, hliník a měď, kulaté a sektorové, jednožilové i více žilové

Oka jsou vícerozměrná, jsou určena pro řadu průřezů kabelů

In-line uspořádání šroubů na těle oka

Excentrický otvor pro kabelový vodič

Provozní napětí: do 10 kV

Materiál pouzdra: speciální slitina

Povlak: bez povlaku

Montáž na žílu kabelu se provádí pomocí šroubů s blokovací – trhací hlavou. Hlavy šroubů se při dosažení nastaveného momentu zlomí, což zajišťuje optimální mechanické a elektrické vlastnosti spoje.

Vlnité rýhování na vnitřním povrchu válcové části ok zvyšuje plochu a mechanickou pevnost kontaktního spoje

Hlava oka je přesazena vzhledem k centrální ose a je umístněna mírně pod válcovým tělem

Na každém oku je vyznačen jmenovitý rozsah průřezů kabelů a logo výrobce

Doporučuje se k montáži za tepla smrštitelných trubiček s lepicí vrstvou

Rozsah použití šroubových ok a spojek se shoduje s řadou teplem smrštitelných trubic s lepicí vrstvou, což z nich činí ideální doplněk pro kompletní sady kabelových spojovacích souborů
