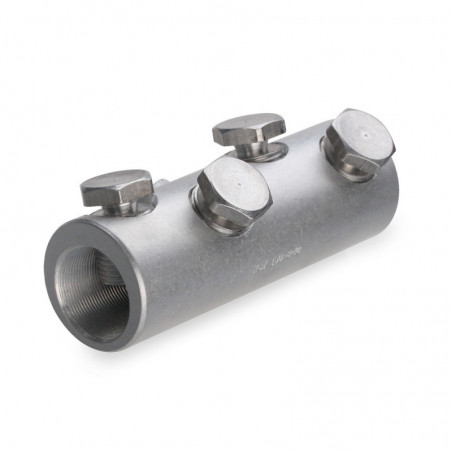

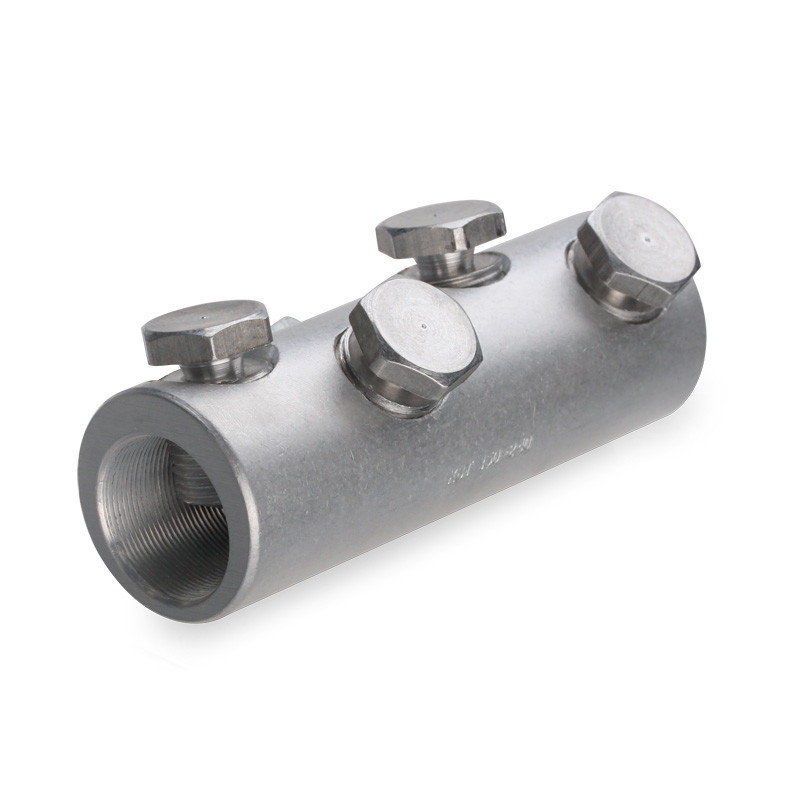

Skrutková spojka so 4 trhacími skrutkami 4SBE-25/50

dopredaj

Skrutkové spojky

Typ: SBE

Podľa TU 3449-009-97284872-2006

Navrhnuté na spájanie všetkých typov káblových jadier, hliník a meď, okrúhle a sektorové, jednožilové a viacžilové

Každý typ spojky je viacrozmerný a navrhnutý pre men. rad prierezov káblov

Uhlové usporiadanie skrutiek v tvare X zodpovedá európskym normám a zaručuje mechanickú pevnosť spojenia

Excentrický otvor pre káblové jadro v kryte spojky

Prevádzkové napätie: do 10 kV

Materiál puzdra a skrutky: špeciálna zliatina

Obliečka: bez povlaku

Montáž na jadro sa vykonáva pomocou skrutiek s blokovacou hlavou. Hlavy skrutiek sa pri dosiahnutí nastaveného momentu zlomia - odstrihnú, čo zaisťuje optimálne mechanické a elektrické vlastnosti spoja.

 Konštrukcia skrutiek má niekoľko drážok, takže k prerušeniu, odtrhnutiu hlavy dochádza v jednej rovine neba pod povrchom konektora

Konektory majú vnútornú štrukturálnu prepážku, ktorá definuje hĺbku vstupu káblového jadra

Vlnité ryhovanie na vnútornom povrchu valcovej časti konektorov zvyšuje plochu a mechanickú pevnosť kontaktného spoja

Odporúča sa na montáž za tepla zmrštiteľných trubičiek s lepiacou vrstvou

Rozsah použitia skrutkových výstupkov a konektorov sa zhoduje s radom teplom zmrštiteľných trubíc s lepiacou vrstvou, čo z nich robí ideálny doplnok pre kompletné sady káblových objímok
