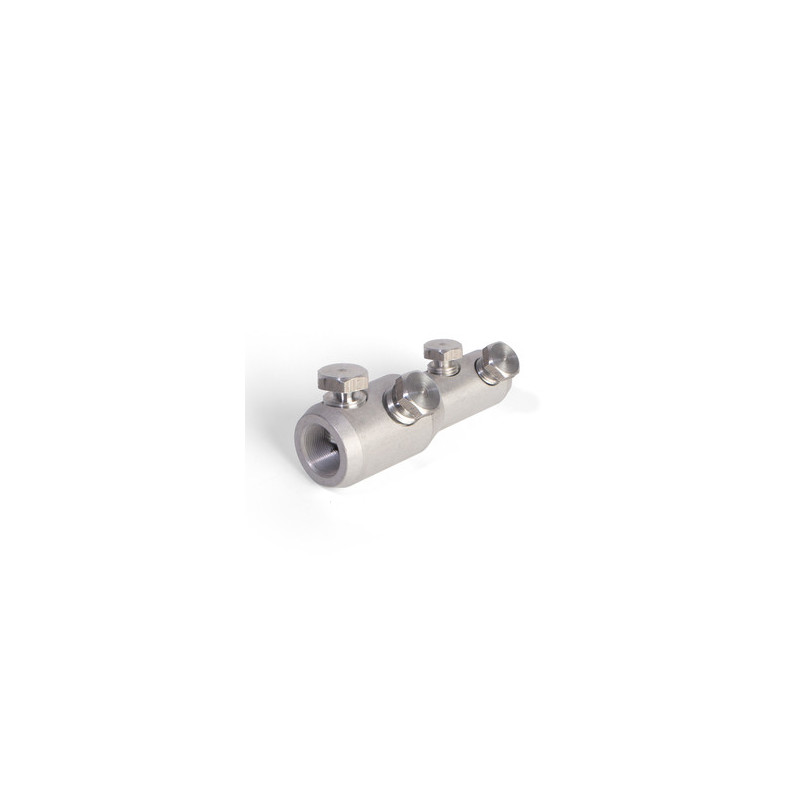

Skrutková prechodová spojka 4PSBЕ-70-120/150-240

dopredaj

Skrutkové spojky prechodové

Typ: PSBE

Podľa TU 3449-009-97284872-2006

Navrhnuté pre spájanie všetkých typov káblových jadier, hliník a meď, guľaté a sektorové, jednožilové a viac žilové pri prechode na iný prierez

Každý typ spojky je viacrozmerný a navrhnutý pre menovitú radu prierezov káblov

Uhlové usporiadanie skrutiek v tvare X zodpovedá európskym normám a zaručuje mechanickú pevnosť spojenia

Stredovo symetrický otvor pre káblové jadro v kryte spojky

Prevádzkové napätie: do 10 kV

Materiál puzdra a skrutky: špeciálna zliatina

Povlak: bez povlaku

Montáž na jadro sa vykonáva pomocou skrutiek s blokovacou hlavou. Hlava skrutky sa pri dosiahnutí nastaveného momentu zlomí - odstrihne, čo zaisťuje optimálne mechanické a elektrické vlastnosti spoja

Konštrukcia skrutiek má niekoľko drážok, takže k prerušeniu, odtrhnutiu hlavy dochádza v jednej rovine alebo pod povrchom konektora

Konektory majú vnútorné štrukturálne prepážku, ktorá definuje hĺbku vstupu káblového jadra

Vlnité ryhovanie na vnútornom povrchu valcovej časti konektorov zvyšuje plochu a mechanickú pevnosť kontaktného spoja

Na každom konektora je vyznačené označenie menovitého rozsahu prierezov káblov a logo výrobcu

Odporúča sa na montáž za tepla zmrštiteľných trubičiek s lepiacou vrstvou

Rozsah použitia skrutkových výstupkov a konektorov sa zhoduje s radom teplom zmrštiteľných trubíc s lepiacou vrstvou, čo z nich robí ideálny doplnok pre kompletné sady káblových objímok
